ADataMatrix는10 x 10가장 작은 ECC 200 DataMatrix 기호이며, 매우 작은 양의 데이터를 인코딩하는 데 사용되는 10 x 10 그리드로 구성되어 있습니다.

최소한의 발자국 (종종 약 1 mm) 때문에 DataMatrix는10 x 10항공우주, 전자 및 의료 장치와 같은 산업에서 널리 사용되며, 표시 공간이 매우 제한되어 있습니다.

그러나 이 소형 크기는 엄격한 제한을 가지고 있습니다.DataMatrix는10 x 10몇 문자만 저장할 수 있으며 표시와 스캔 조건에 대한 정확한 제어가 필요합니다.

이 가이드는 크기, 용량 제한 및 실제 애플리케이션에서 올바른 선택이 될 때를 설명합니다.

DataMatrix 10 x 10이란 무엇입니까? (정의와 실용적인 의미)

DataMatrix는10 x 102D 바코드로 구성되어 있습니다.10 행 x 10 열 (100 모듈)ECC 200 표준에 따라

100개의 모듈로 구성되어 있지만 그 공간의 상당한 부분은 구조적 패턴과 오류 수정을 위해 예약됩니다.이것은 실제 데이터에 대한 최소한의 영역만 남아 있으며, 기본적으로 기호가 실제로 어떻게 사용되는지 정의합니다.

다른 말로 하면, the10 x 10형식은 유연성을 위한 것이 아니라극단적인 공간 제한.

DataMatrix 10 x 10 용량 제한 (실제로 인코딩 할 수 있는 것)

가장 중요한 제한은 데이터 용량이며 많은 구현이 실패하는 곳입니다.

이 기호는 100개의 모듈을 포함하지만 실제 데이터를 위해 사용할 수 있는 부분은 작습니다.나머지는 예약되어 있습니다 :

• 파인더 패턴 (L 모양의 경계)

• 타이밍 패턴

• 오류 수정 (Reed-Solomon, 약 25%)

결과적으로, 사용할 수 있는 페이로드는 매우 제한됩니다.

실용적인 용량 제한:

ECC 200 사양에 따르면, a 의 최대 용량10 x 10DataMatrix는 다음과 같습니다.

•숫자: 6 자리

•알파 숫자: 3 문자

•바이너리: 1 바이트

주요 통찰력:

A10 x 10DataMatrix는 "작지만 유연한"것이 아닙니다.엄격히 제한된심지어 하나의 추가 문자도 상징을 확장시킬 수 있습니다.

예를 들어, "1234567"를 인코딩하려면 자동으로12 x 12 기호아니요10 x 10.

데이터매트릭스의 물리적 크기 10 x 10 (모듈 크기 및 조용한 영역)

데이터가 정의되면 다음 제한은 물리적 크기입니다.

최종 차원은X 차원 (모듈 크기).고정밀 표시 시스템에서는 0.1 mm까지 낮을 수 있습니다.

전형적인 물리적 차원:

•매트릭스 크기:모듈 크기 (X 차원)에 의해 결정되며, 고정되지 않습니다.

•조용한 지역:각 측에 적어도 1개의 모듈 폭

•총 필요한 공간:모듈 크기에 따라 달라서 조용한 지역을 포함합니다.

예를 들어, 모듈 크기가 0.25 mm인 경우, a10 x 10데이터매트릭스는 약 2.5 mm x 2.5 mm (조용한 지역을 제외하고) 이며 조용한 지역을 포함할 때 더 크습니다.

많은 표시 실패는 인코딩 오류가 아니라 부족한 조용한 영역이나 기호 주변의 나쁜 대조로 인해 발생합니다.

DataMatrix 크기 비교 (10 x 10 vs 더 큰 기호)

여부를 결정하기 위해10 x 10적절하다면 다음 크기 계층과 비교하는 데 도움이 됩니다.

실용적인 규칙:데이터가 약간 복잡하더라도 10 x 10은 일반적으로 올바른 선택이 아닙니다.

DataMatrix 10 x 10 (실제 산업용 애플리케이션)을 사용할 때

제한으로 인해 이 기호는 매우 특정 시나리오에서만 사용됩니다.

1. PCB 및 마이크로 전자

PCB 제조에서 사용 가능한 표시 공간은 매우 제한됩니다.A 안에 적합하기 위해10 x 10상징, 제조업체는 종종데이터 형식을 압축 (예를 들어, 기본-36 인코딩).

2. 의료 기기 및 임플란트

수술 도구는 반복되는 살균 주기를 살아남아야합니다.라벨은 빠르게 파괴되므로 영구적인 표시가 필요합니다.

A10 x 10DataMatrix는 추적 가능성을 허용합니다.사용성이나 구조적 무결성에 영향을 미치지 않고.

3. 항공우주 및 정밀 성분

항공우주에서는 작은 부품조차도 추적 가능해야합니다.그러나 표시는 구성 요소를 약화시킬 수 없습니다.

이것은 매우 작은 상징에 대한 완벽한 사용 사례를 만듭니다.

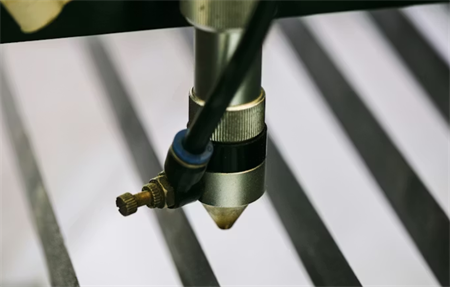

직접 부품 표시 (DPM): 10 x 10이 사용되는 이유

대부분의 실제 경우 DataMatrix는10 x 10사용되는 in직접 부품 표시 (DPM).

라벨을 인쇄하는 대신, 코드는 다음을 사용하여 직접 적용됩니다.

• 레이저 표시

• 도트 피닝

• 화학 에치

이점은 내구성입니다.무역은 이것이다.읽기 가능성은 통제하기 훨씬 어려워집니다.

읽기 문제 (그리고 해결 방법)

이 규모에서 코드를 생성하는 것은 어려운 부분이 아닙니다.그것을 신뢰할 수 있게 읽습니다.

일반적인 문제는 다음과 같습니다.

• 금속 표면에 반영

• 표시 후 낮은 대조

• 부족한 모듈 정의

산업 솔루션:

• 산업용 비전 시스템 (소비자 스캐너가 아닙니다)

•D반사를 줄이기 위해 ome 조명

• 높은 대조를 위한 최적화된 레이저 매개 변수

이들은 일반적으로 ISO DPM 품질 표준에 따라 검증됩니다.

DataMatrix 10 x 10을 정확하게 생성하는 방법

성공적으로 A10 x 10상징:

1.데이터를 매우 짧게 유지하십시오 (6자리 이하 권장)

2.ECC 200 준수 인코딩 소프트웨어 사용

3.표시하기 전에 기호 크기 검증

4.실제 조건에서 테스트 읽기 가능성

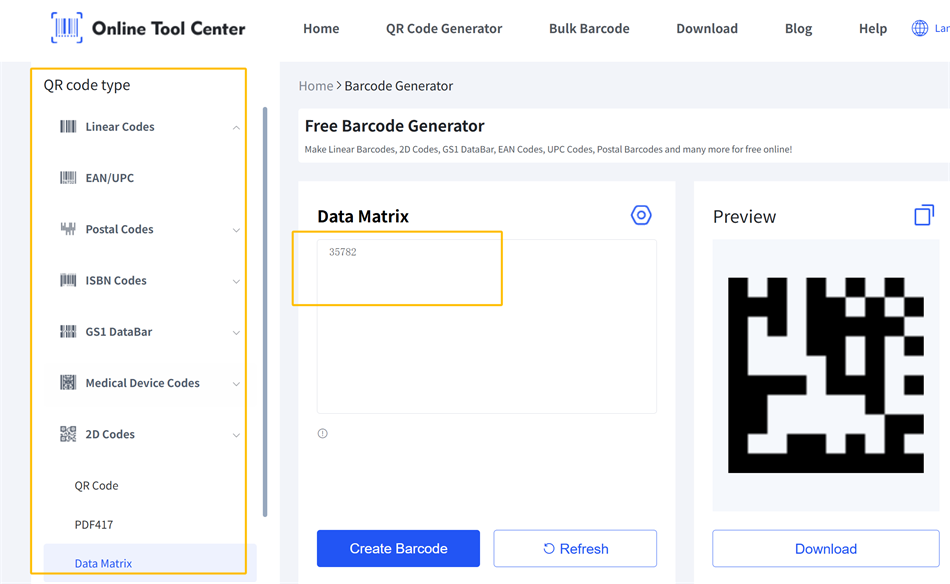

실제로, 많은무료 온라인 2D 바코드 생성기DataMatrix 10 x 10을 빠르게 만들 수 있습니다.이 프로세스는 보통 간단합니다. 데이터를 입력하면 도구가 자동으로 기호를 생성합니다.

주요 규칙:데이터가 제한에 자연스럽게 맞지 않으면 강제하지 마십시오. 대신 더 큰 기호를 사용하십시오.

결론: 10 x 10이 올바른 선택이라면

DataMatrix는10 x 10일반용 바코드가 아니라 극단적인 공간 제한에 대한 솔루션입니다.

적절하게 사용되면 가장 작은 부품의 추적성을 가능하게 합니다.잘못 사용되면 종종 읽을 수 없는 코드로 이어집니다.

궁극적으로 성공은 상징을 생성하는 것에 달려 있지 않으며, 그 제한에 따라 전체 마킹 및 스캔 프로세스를 설계하는 것에 달려 있습니다.

DataMatrix 10 x 10에 대한 일반적인 질문

Q1: 가장 작은 DataMatrix 크기는 무엇입니까?

가장 작은 일반적으로 사용되는 ECC 200 DataMatrix 크기는10 x 10.

Q2: 얼마나 많은 데이터가10 x 10DataMatrix 스토어?

최대 6개의 숫자 또는 3개의 알파최숫자 문자.

Q3: 스마트폰은 검사할 수 있습니다10 x 10코드?

일부 스마트폰은 DataMatrix 코드를 스캔할 수 있지만10 x 10특히 DPM 또는 낮은 대조 조건에서 스캔 신뢰성은 종종 제한됩니다.
